Kundenaforderung:
- Drehen vom Innendurchmesser und der Stirn der schmäleren Seite von Rotationsteilen
- Werkstoff: Gusseisen EN-GJL-250
Maschine:
- Vertikale Drehmaschine (Karussell) SKIQ 12 CNC B (TOS Hulín)
- Tischdurchmesser: 1.250 mm
- Arbeitsdurchmesser: 1.300 mm
- Arbeitshöhe: 700 mm
- Werkstückgewicht: 12.000 kg
Bedingungen:
- Kontaktseite der Werkstücke zum Spannen – bearbeitet
- Vorschub: min. 0,2 mm/U
- Drehzahl: 70/min
- Schnitttiefe: 5 mm
Unsere vorgeschlagene Lösung:

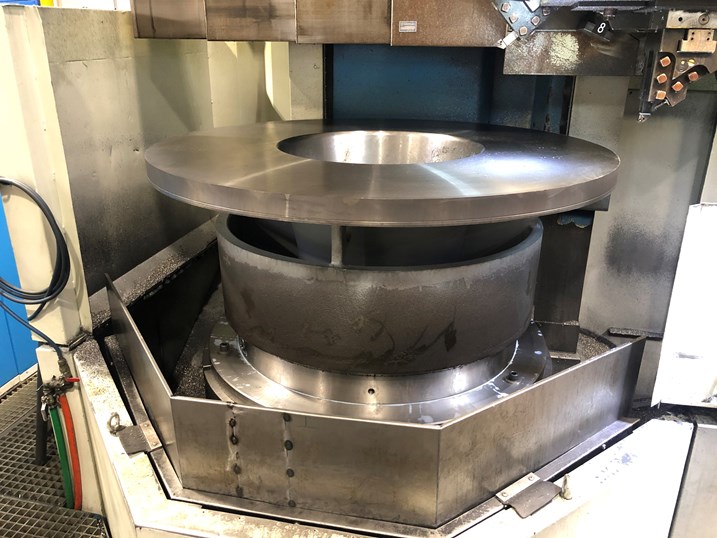

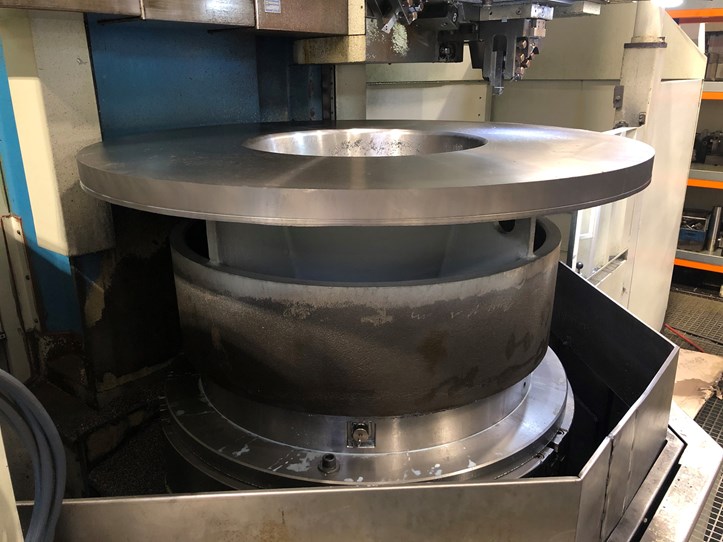

Aufgrund der Materialbeschaffenheit der Teile (Gusseisen) wurde ein verstärktes magnetisches Spannsystem gewählt (NdFeB-Magnete hinzugefügt). T-Nuten wurden an der oberen Polplatte des Magneten hinzugefügt, um mech. Spannen der Teile mit den Steinen zu ermöglichen. El. Anschluss des Magneten erfolgte über einen Schnellverschluss (Bajonettverschluss) an der Basis des Spanners, durch eine Sicherheitsabdeckung gegen Auslaufen gesichert.
Lösen Sie ein ähnliches Problem? Wir schlagen Ihnen gerne eine Lösung vor.
Parameter unserer Lösung:
|
Anwendung: |
Drehen |
|
Technologie: |
elektropermanent |
|
Spannkraft: |
140 N/cm2 |
|
Min. Werkstückgröße: |
50 x 100 x 30 mm |
|
Polung: |
radial |
|
Polabstand: |
29 – 122 mm |
|
Spannbereich: |
285 – 1000 mm |
|
Polisolierung: |
Messing |
|
Spannen auf dem Tisch: |
mittels Zwischenplatte |
|
Spannversorgung: |
340 VDC (Puls) |
Ergebnis:
Laut Mitteilung von Hrn. Urbánek arbeitet der Magnet zur vollen Zufriedenheit.
Warum wurde Walmag gewählt:
Der Kunde hat bereits gute Erfahrungen mit anderen (permanenten) Spannern von Walmag Magnetics sowie mit der Kommunikation zwischen Händlern und Kundendienst gemacht. Bei den nächsten geplanten Projekten werden wir wieder kontaktiert.
